南陽淅川造紙廠造紙機變頻控制系統

2022-04-19

項目概況：南陽淅川造紙廠造紙機與其他造紙廠一樣，車間由原料設備、制漿設備和造紙機組成。核心部分就是造紙機，分網部、壓榨、預干燥、后壓榨、后干燥、壓光、卷取等。

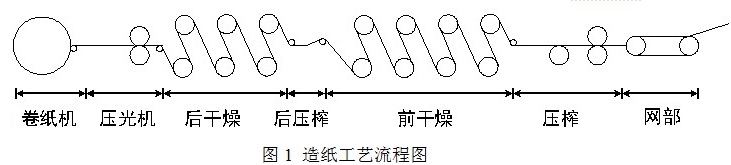

造紙工藝流程

造紙機自動化控制的控制要求及電氣控制難點

(1)起動要求。在造紙機中有傳遞慣性大的部件，需要平穩啟動，避免機械連續泵送的損壞。

(2)速度要求。從紙漿到紙張，造紙機需要經過壓漿施膠、壓榨、干燥、壓光、卷繞等多個工段，每一段的速度都有嚴格的速度比例關系，否則會影響紙張的物理指標。因此，造紙機的每個分支都應該具有高精度和穩定的速度性能。

(3)分區調速要求。造紙機上的紙張在不同的生產流程中速度是不同的。且各流程速度必須可調。這樣才能防止紙幅由于松弛或過度張力而斷裂。穩速是造紙機電氣傳動自動控制的主要目標。

造紙機的電氣控制難點是與其控制要求相對應的。造紙機的速度控制尤其是協調控制各工段之間的線速度比，保持系數的高精度和可靠性，才能保證產品的產量和質量的關鍵。其次是在造紙傳動系統中，當多個傳動點驅動一個網部或多個傳動對象，需要對主從負載合理分配控制。

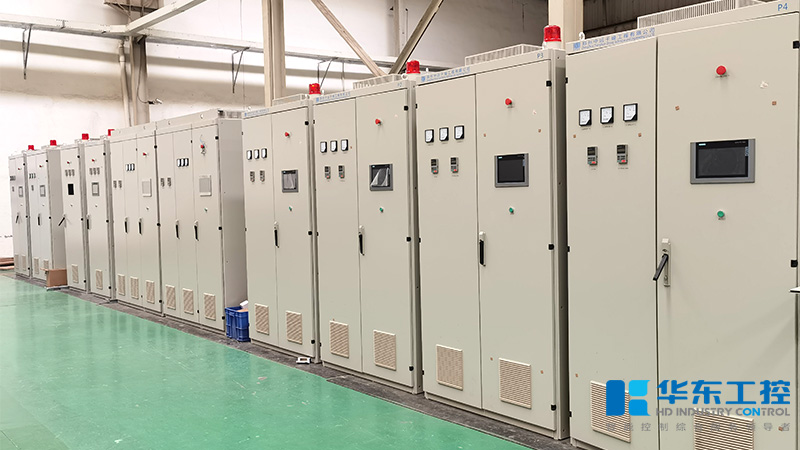

華東工控變頻控制柜

【華東工控變頻控制柜】

華東工控造紙機變頻控制系統

華東工控根據客戶現場要求設計的造紙機變頻控制系統采用上位機、PLC、變頻器和交流電機來完成造紙機的監控、運行和生產管理。具備以下顯著特點：

（1）系統設計有過流、過壓、過熱、欠壓等多種保護措施，能有效保護電機，從而使設備故障率低；

（2）電機可以軟啟動啟動，減少對電網和設備的影響；

（3）電機調速精度提高，速度更平穩，系統穩定性大大提高；

（4）可以自動控制干燥系統的壓力和紙漿的流量，提高系統的效率。
