新密市洧水河污水處理廠電氣整包工程

2022-07-15

項目概況：新密市洧水河污水處理廠位于位于新密市洧水路與鄭登快速路之間，未來大道南延伸線以東；本項目總建設規模3萬m3/d。污水處理工藝采用“曝氣沉砂池+Bardenpho生物反應池+二沉池+高效沉淀池+濾布濾池+消毒接觸池”工藝；污泥處理工藝采用“重力濃縮+板框脫水”工藝。該項目電氣整包工程含高低壓設備采購、安裝、調試、人員培訓、包裝運輸、售后服務等。

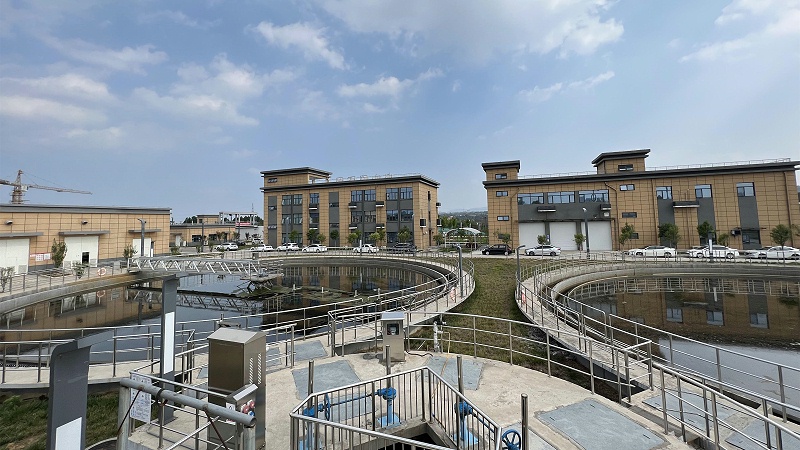

污水廠圖

【華東工控-項目現場圖】

主要配置如下：

高壓柜：KYN28柜12臺含高低壓后臺

變壓器：2000KVA 2臺含溫控系統

低壓柜：MNS柜15臺含濾波柜電容柜

低壓箱體：配電箱、照明箱、動力箱、檢修箱、軸流風機箱、插座箱 1批

PLC柜：PS柜 4套含UPS系統

儀表：全廠在線監測儀表含進出水在線監測房儀表

安防系統：攝像頭監控、電子圍欄、門禁系統1套

工控系統：中控室大屏、工業組態監控（服務器、工控機等）、監控桌椅等

其它：現場路燈、辦公樓網絡WiFi、現場安裝輔材、電纜等

洧水河

【華東工控-項目現場設備圖】

該項目由華東工控承接，是將高壓柜、變壓器、低壓柜、PLC自控、儀表、上位機監控、攝像監控、大屏顯示、電子圍欄、辦公樓網絡WIFI、路燈，安裝輔材、施工集成于一體電氣自控綜合性“交鑰匙”工程。其中智能化配電系統涵蓋了污水廠高壓、低壓、變壓器、各單元動力柜，將全廠電氣系統從高壓進線到設備接線端電氣匯總統一調度，做到安全、穩定、可靠、節能。自動化系統涵蓋了污水廠自控、儀表、各單元工控系統、攝像監控，將各工藝單元和全廠設備緊密聯系高效運行，并將精確曝氣、智能加藥、高效除臭，污泥自動脫水系統等自動化技術應用其中。信息化系統涵蓋工業組態，服務器數據應用發布、LCD大屏呈現，實現了全廠3D畫面，VR全景交互展示系統技術應用。包括鳥瞰圖，工藝總覽圖、以及各工藝單元單體圖等工控畫面，延伸了報警管理，數據分析、數據報表、趨勢分析、網絡通信、系統管理等信息化畫面。

該項目智能化程度非常高，節省了大量運行人員，維護操控簡單，并接入了我公司遠程運維管系統，可實現遠程異地監管維護。污水經過處理可以達到國家《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級A標準，其中CODcr、SS優于一級A，且項目系統運行特別穩定。
